1LA7166-2AA

Zde se zobrazí konkrétní informace o vazbách této opce.

1LA7166-2AA

Výrobce: SIEMENS

1LA7166-2AA

Třífázový asynchronní elektromotor s kotvou nakrátko se standardní účinností IE1. Základní řada pro použití ve všech typech standardních pohonů (ventilátory, čerpadla, dopravníky, obráběcí stroje atd.). Vhodné též pro řízení frekvenčním měničem.
V základním...

Více informací

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

Vlastnosti výrobku
výkon (kW)	18,50
otáčky (ot/min)	2 940
účinnost	IE1
počet pólů (pól)	2
kostra motoru	Aluminium
krytí	IP55
velikost motoru	160L
třída izolace	F
základní napětí (V)	400/690V D/Y 50Hz; 460V D 60Hz
jmenovitý vstupní proud (A)	32,0 /18,55
kroutící moment (Nm)	60
hmotnost (kg)	86
druh zatížení	S1
ložiska DE/NDE	6209 2Z C3 / 6209 2Z C3
Stav	doprodej, doporučujeme náhradu
Náhrada	IE1: 1LE1002-1DA4, nebo IE2: 1LE1001-1DA4


Polarita	Účinnost	Ochrana	Režim	Termín	Materiál	Stav

Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Konfigurace produktu (volitelné vlastnosti):

IE1 motory s výjimkou ze směrnice EU 2009/125/ES

volba povinná - více viz sekce podpora

	- bez označení účinnosti (brzdový / EX nebo jiná výjimka)
	B14 - Motor pro zatěžovatel S3 60%, bez označení účinnosti
	D22 - IE1 motor pro export mimo EU. BEZ "CE" ZNAČKY (!!)

teplotní ochrany

	- základní provedení - bez teplotních ochran
	A11 - 3x PTC termistor ve vinutí
	A12 - 6x PTC termistor ve vinutí
	A23 - 1x KTY84-130 ve vinutí
	A25 - 2x KTY84-130 ve vinutí
	A31 - 3x termokontakt (bimetalový senzor)
	A60 - 3x odporové teplotní čidla Pt100

modulární nástavby

napájení brzdy

(k dispozici jen v kombinaci s opcí G26 nebo F01)

	- základní napětí
	C00 - brzda Lenze s napájením DC 24V
	C01 - brzda Lenze s napájením 2AC 400V

ruční odbrždění

(k dispozici jen v kombinaci s opcí G26 nebo F01)

	- základní provedení - bez ručního odbrždění
	K82 - ruční odbrždění pro G26

jiná IRC rotační čidla

	- základní provedení - bez nástaveb
	H70 - IRC Leine-Linde 861 900 220
	H72 - IRC Leine-Linde HOG 9D 1024 imp./ot.
	H73 - IRC Leine-Linde HOG 10D 1024 imp/ot
	H78 - příprava pro IRC Leine-Linde 861 900 220 (bez čidla)
	H79 - úprava pro IRC Leine – Linde HOG 9D (bez čidla)
	H80 - úprava pro IRC Leine – Linde HOG 10D (bez čidla)

ostatní napětí

ložiska

	- základní provedení ložisek
	K20 - zesílené ložisko strana pohonu

zajištěná ložiska

	- základní provedení
	K94 - zajištěné ložisko DE (strana pohonu)

domazávání ložisek

	- základní provedení
	K40 - domazávání ložisek DE+NDE

protokoly

	- bez zkušebních protokolů
	B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204

národní certifikáty a normy

	- bez národního certifikátu
	D30 - elektrické provedení podle NEMA MG1-12
	D31 - provedení podle UL "Recognition Mark"
	D40 - Kanadské předpisy (CSA)

stupeň ochrany

	- základní provedení
	K50 - zvýšené krytí - IP65
	K52 - zvýšené krytí - IP56 (non-heavy-sea)

poloha svorkovnice

	- základní provedení - svorkovnice nahoře
	K09 - svorkovnice vpravo (pohled ze strany poháněného zařízení)
	K10 - svorkovnice vlevo (pohled ze strany poháněného zařízení)

pozice přívodů svorkovnice

	- základní provedení (vývody na pravé straně)
	K83 - vývody svorkovnice ze strany pohonu (DE)
	K84 - vývody svorkovnice ze strany ventilátoru (NDE)
	K85 - vývody svorkovnice z levé strany

hřídel

	- základní provedení
	K16 - druhý standardní konec hřídele
	K17 - radiální olejové těsnění (gufero), pro přírubové tvary
	Y58 - nestandardní hřídel DE (bude požadováno upřesnění)
	Y59 - nestandardní hřídel NDE (bude požadováno upřesnění)

vyvážení rotoru

	- základní provedení (stupeň A)
	K02 - vyvážení rotoru na stupeň B

antikondenzační výhřev vinutí

	- základní provedení - bez výhřevu
	K45 - antikondenzační výhřev 230V
	K46 - antikondenzační výhřev 115V

vinutí a izolace, zvýšená okolní teplota

	- základní provedení (do +40°C, F/B)
	C11 - využití na tepelnou třídu F, servis faktor SF1,1
	C12 - využití na tepelnou třídu F, zvýšený výkon (10%)
	C13 - využití na tepelnou třídu F, zvýšená okolní teplota (+55°C)
	C18 - teplotní třída H, zvýšená okolní teplota (+60°C)

snížená okolní teplota

	- základní provedení (od -20°C)
	D03 - nízká teplota okolí (od -40°C)
	D04 - nízká teplota okolí (od -30°C)

zvýšená vlhkost

	- základní provedení (0-30g vody na m3)
	C19 - zvýšená vlhkost 30 - 60 g vody na krychlový metr vzduchu
	C26 - zvýšená vlhkost 60 - 100 g vody na krychlový metr vzduchu

provedení pro Zónu 2, 21 nebo 22

(Nelze kombinovat s moduálrními nástavbami)

	- základní provedení - bez ATEX ochrany
	M34 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení ze sítě
	M35 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení ze sítě
	M38 - provedení pro Zónu 21 Ex II 2 D T125°C IP65 (vodivé prachy), napájení z měniče
	M39 - provedení pro Zónu 22 Ex II 3 D T125°C (nevodivé prachy), napájení z měniče
	M72 - provedení pro Zónu 2 Ex nA II T3, napájení ze sítě
	M73 - provedení pro Zónu 2 Ex nA II T3, napájení z měniče

jiný tvar motoru

	- tvar motoru dle volby standardního designu
	M1F - IMV5 se stříškou
	M2A - IMV18 se stříškou (malá příruba)
	M2B - IMV18 se stříškou (střední příruba)
	M2C - IMB34 s nestandardní přírubou

Dokumentace

Dokumentace na vyžádání

Rozměry

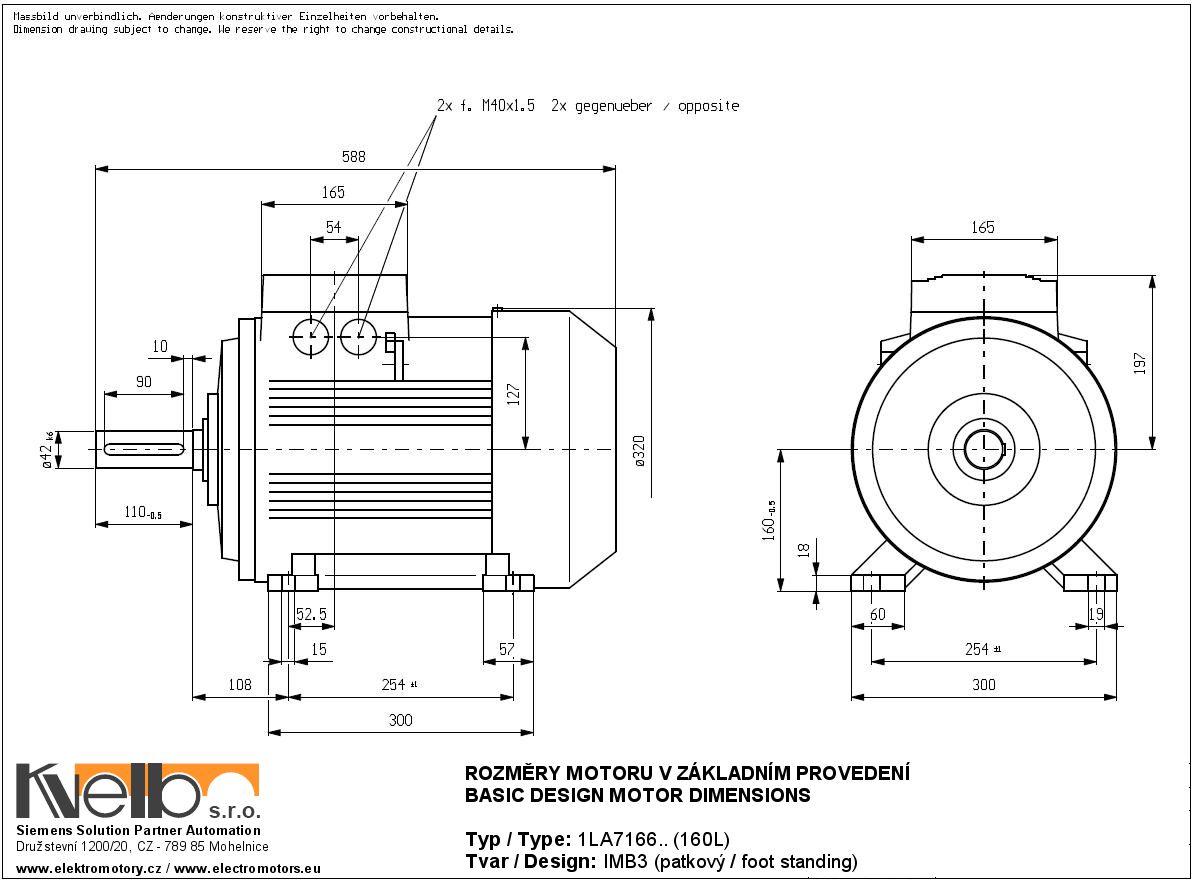

Rozměry 1LA716 IMB3 (patkový tvar)

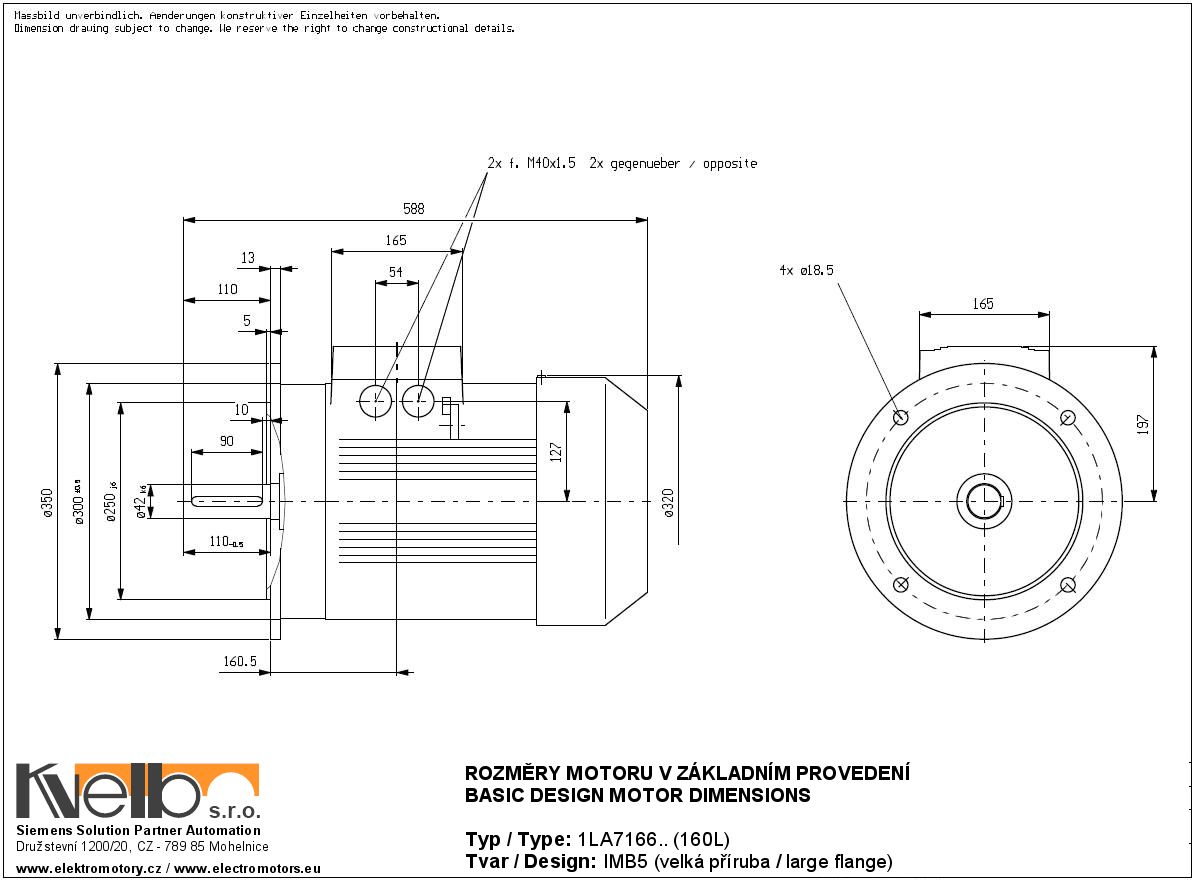

Rozměry 1LA716 IMB5 (přírubový s velkou přírubou)

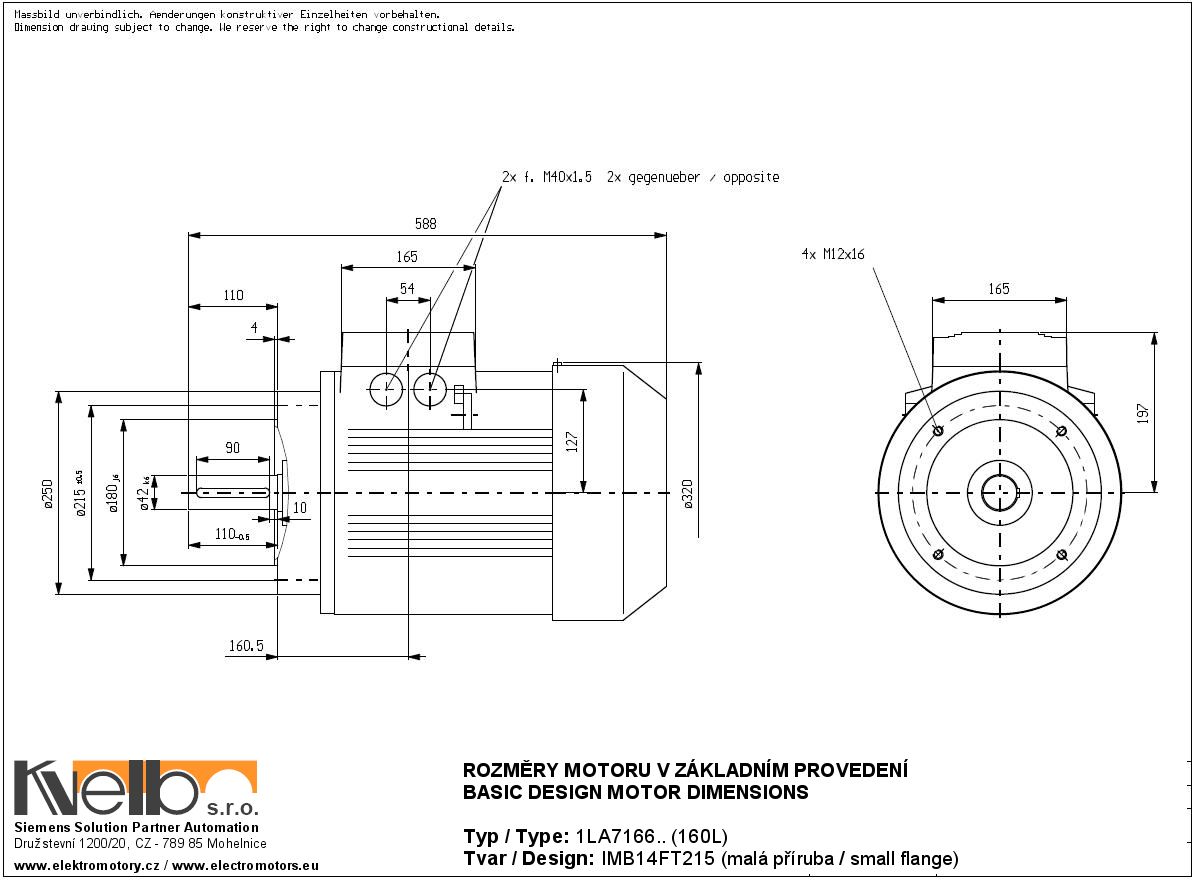

Rozměry 1LA716 IMB14FT (přírubový s malou přírubou)

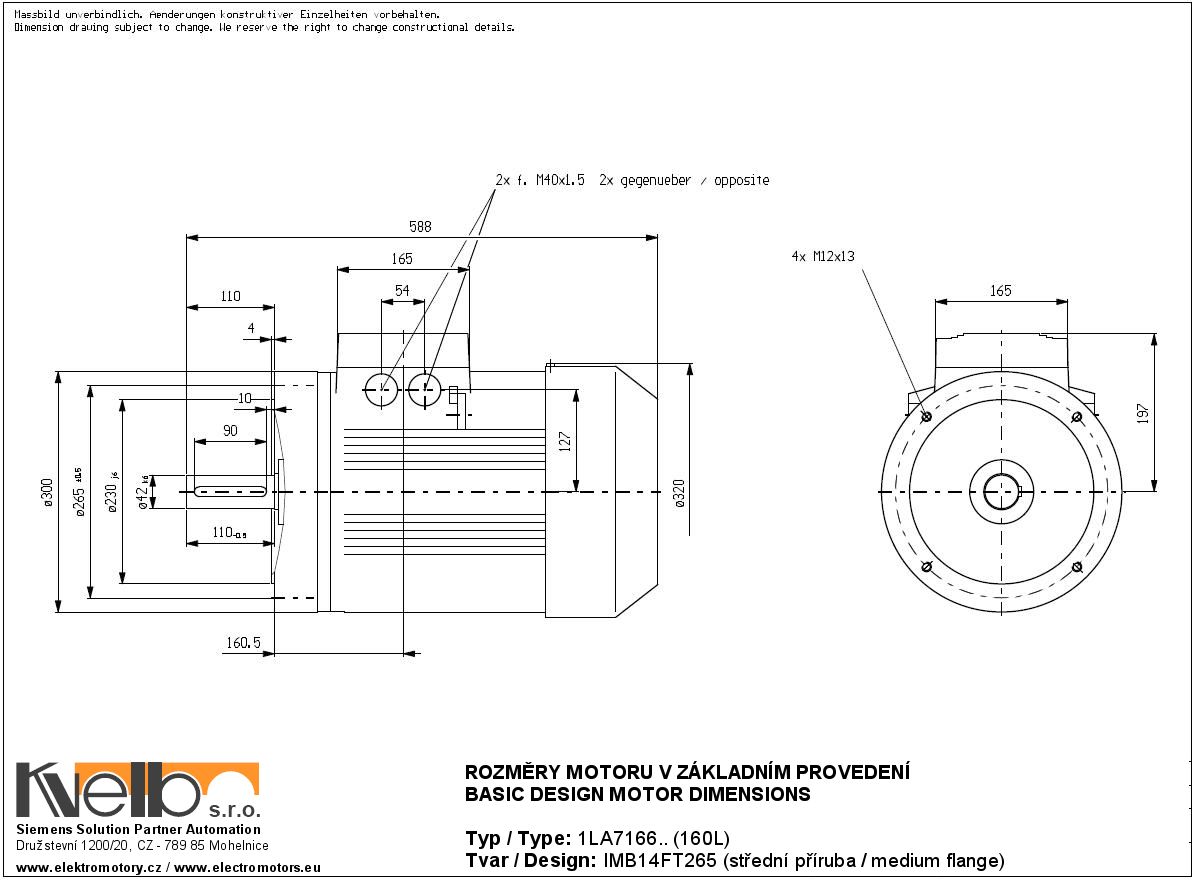

Rozměry 1LA716 IMB14FT (přírubový se střední přírubou)

Popis

V základním provedení pro teplotu okolí -20 až +40°C, nadmořskou výšku do 1000 mnm, bez teplotní ochrany, vlastní chlazení IC411, pro trvalé zatížení S1

Produkt nemá přiřazeno žádné příslušenství

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

	1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)
	3 - 500VY 50Hz
	5 - 500VD 50Hz
	6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)
	9 - jiné napětí - zvolte v konfiguraci níže

	0 - IMB3 - patkový tvar
	1 - IMB5 - přírubový tvar s velkou přírubou
	2 - IMB14 - přírubový tvar s malou přírubou
	3 - IMB14 - přírubový tvar se střední přírubou
	4 - IMV1 - přírubový tvar (velká příruba) se stříškou, vertikální poloha
	6 - IMB35 - patko-přírubový tvar s velkou přírubou
	7 - IMB34 - patko-přírubový tvar s malou přírubou
	9 - jiný tvar - zvolte v konfiguraci níže

	- základní provedení - bez nástaveb
	G17 - ventilační jednotka 1AC230V / 3AC400V IP65
	G26 - brzda Lenze s napájením 1AC 230V
	G26E - brzda EBM
	H57 - impulsní rotační čidlo 1XP8001-1 (HTL) 1024imp/ot
	H58 - impulsní rotační čidlo 1XP8001-2 (TTL) 1024imp/ot
	H61 - ventilační jednotka + IRC 1XP8001-1 (HTL)
	H62 - brzda 1AC 230V + IRC 1XP8001-1 (HTL)
	H63 - brzda 1AC 230V + ventilační jednotka
	H64 - brzda 1AC 230V + ventilační jednotka + 1XP8001-1 (HTL)
	H97 - ventilační jednotka + IRC 1XP8001-2 (TTL)
	H98 - brzda 1AC 230V + IRC 1XP8001-2 (TTL)
	H99 - brzda 1AC 230V + ventilační jednotka + 1XP8001-2 (TTL)

	- standardní napětí (dle volby varianty)
	L1A - 3AC 50Hz 400VY
	L1C - 3AC 50Hz 415VY
	L1D - 3AC 50Hz 415VD
	L1R - 3AC 50Hz 220VD/380VY
	L1R - 3AC 50Hz 380VD/660VY
	L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)
	L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)
	L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)
	L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)
	L2E - 3AC 60Hz 460VY (60Hz výkon)
	L2F - 3AC 60Hz 460VD (60Hz výkon)
	L2L - 3AC 60Hz 575VY (60Hz výkon)
	L2M - 3AC 60Hz 575VD (60Hz výkon)
	L2Q - 3AC 60Hz 440VY (50Hz výkon)
	L2R - 3AC 60Hz 440VD (50Hz výkon)
	L2S - 3AC 60Hz 460VY (50Hz výkon)
	L2T - 3AC 60Hz 460VD (50Hz výkon)
	L2U - 3AC 60Hz 575VY (50Hz výkon)
	L2V - 3AC 60Hz 575VD (50Hz výkon)
	L2W - 3AC 60Hz 440VY (60Hz výkon)
	L2X - 3AC 60Hz 440VD (60Hz výkon)
	L3E - 3AC 60Hz 230VYY/460VY (50Hz výkon)
	L3F - 3AC 60Hz 230VYY/460VY (60Hz výkon)
	L3G - 3AC 60Hz 230VDD/460VD (50Hz výkon)
	L3H - 3AC 60Hz 230VDD/460VD (60Hz výkon)

Varianty produktu (výběr povinný):

Napětí motoru

Tvar motoru

Konfigurace produktu (volitelné vlastnosti):

IE1 motory s výjimkou ze směrnice EU 2009/125/ES

teplotní ochrany

modulární nástavby

napájení brzdy

ruční odbrždění

jiná IRC rotační čidla

ostatní napětí

ložiska

zajištěná ložiska

domazávání ložisek

protokoly

národní certifikáty a normy

stupeň ochrany

poloha svorkovnice

pozice přívodů svorkovnice

hřídel

vyvážení rotoru

antikondenzační výhřev vinutí

vinutí a izolace, zvýšená okolní teplota

snížená okolní teplota

zvýšená vlhkost

provedení pro Zónu 2, 21 nebo 22

jiný tvar motoru

Dokumentace

Rozměry

Popis
