1MJ6097-2CA

Výrobce: SIEMENS

Třífázový asynchronní elektromotor s kotvou nakrátko v nevýbušném provedení EEx de IIC T4, v konfiguraci K53 v provedení EEx d IIC T4.
Určeno pro práci v prostředí s nebezpečím výbuchu hořlavých par a plynů dle EN50014 a EN50018, kategorie 2G, Zóna 1. Teplotní třída T1...

Více informací

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

Vlastnosti výrobku
výkon (kW)	2,20
otáčky (ot/min)	2 860
počet pólů (pól)	2
kostra motoru	cast iron
krytí	IP55
velikost motoru	90L
třída izolace	F
základní napětí (V)	400/230V Y/D 50Hz
jmenovitý vstupní proud (A)	4,64/8,0
kroutící moment (Nm)	7,40
hmotnost (kg)	35
ATEX certifikace	II G EEx de IIC T1-T4
druh zatížení	S1
ložiska DE/NDE	6205 C3 / 6205 C3


Polarita	Účinnost	Ochrana	Režim	Termín	Materiál	Stav

Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

Konfigurace produktu (volitelné vlastnosti):

teplotní ochrany

	- základní provedení - bez teplotních ochran
	A11 - 3x PTC termistor ve vinutí
	A12 - 6x PTC termistor ve vinutí
	A15 - 4xPTC nebo 3xPTC termistor pro provoz s měničem
	A16 - 8xPTC nebo 6xPTC termistor pro provoz s měničem

ostatní napětí

domazávání ložisek

- základní provedení

protokoly

	- bez zkušebních protokolů
	B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204

národní certifikáty a normy

	- bez národního certifikátu
	D01 - CCC (China Compulsory Certification)

stupeň ochrany

	- základní provedení
	K50 - zvýšené krytí - IP65
	K52 - zvýšené krytí - IP56 (non-heavy-sea)

poloha svorkovnice

	- základní provedení - svorkovnice nahoře
	K09 - svorkovnice vpravo (pohled ze strany poháněného zařízení)
	K10 - svorkovnice vlevo (pohled ze strany poháněného zařízení)

pozice přívodů svorkovnice

	- základní provedení (vývody na pravé straně)
	K83 - vývody svorkovnice ze strany pohonu (DE)
	K84 - vývody svorkovnice ze strany ventilátoru (NDE)
	K85 - vývody svorkovnice z levé strany

hřídel

	- základní provedení
	K16 - druhý standardní konec hřídele
	K17 - radiální olejové těsnění (gufero), pro přírubové tvary

vyvážení rotoru

	- základní provedení (stupeň A)
	K02 - vyvážení rotoru na stupeň B

antikondenzační výhřev vinutí

	- základní provedení - bez výhřevu
	K45 - antikondenzační výhřev 230V
	K46 - antikondenzační výhřev 115V

vinutí a izolace, zvýšená okolní teplota

- základní provedení (do +40°C, F/B)

zvýšená vlhkost

	- základní provedení (0-30g vody na m3)
	C19 - zvýšená vlhkost 30 - 60 g vody na krychlový metr vzduchu
	C26 - zvýšená vlhkost 60 - 100 g vody na krychlový metr vzduchu

stupeň Ex ochrany svorkovnice

	- základní ochrana svorkovnice (EEx e IIC)
	K53 - zvýšený stupeň ochrany svorkovnice EEx d IIC

jiný tvar motoru

	- tvar motoru dle volby standardního designu
	M1F - IMV5 se stříškou
	M2A - IMV18 se stříškou (malá příruba)

Dokumentace

Dokumentace na vyžádání

Rozměry

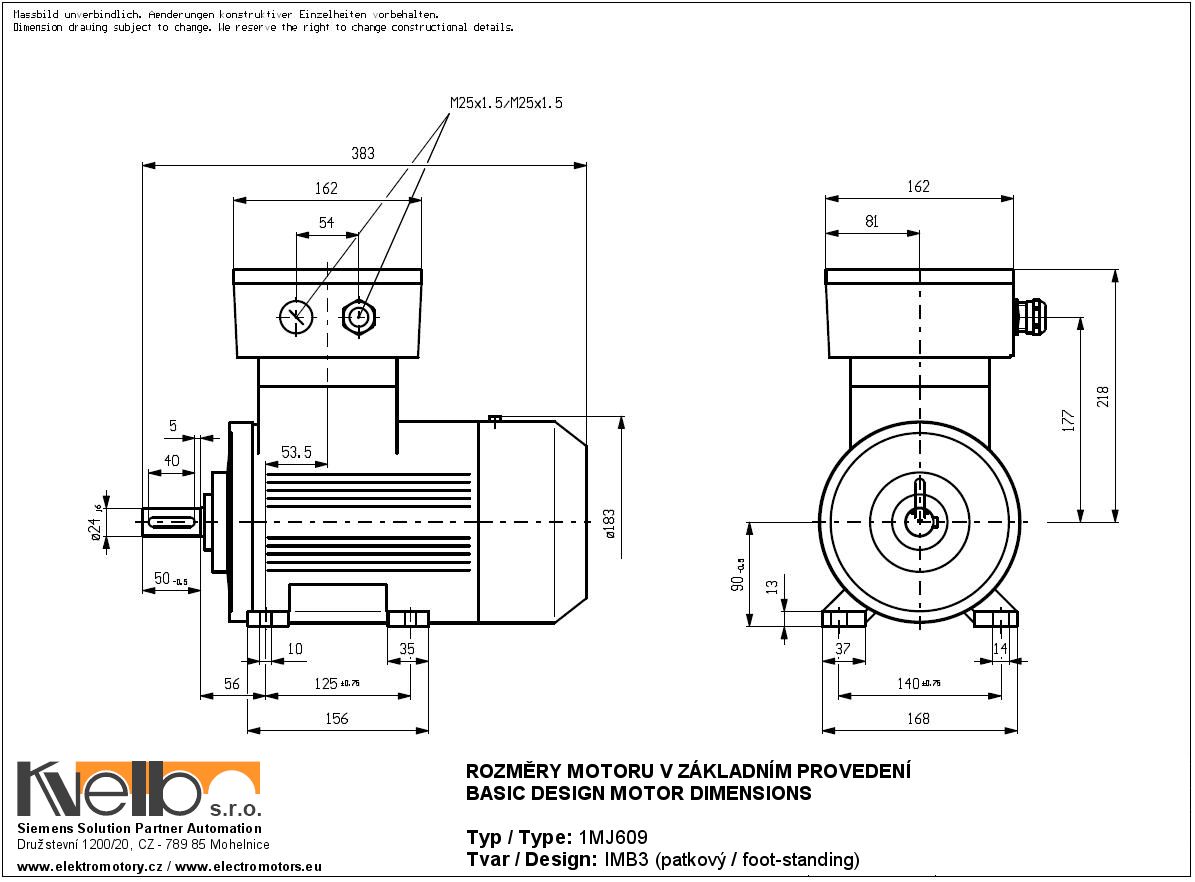

Rozměry 1MJ609 IMB3 (patkový tvar)

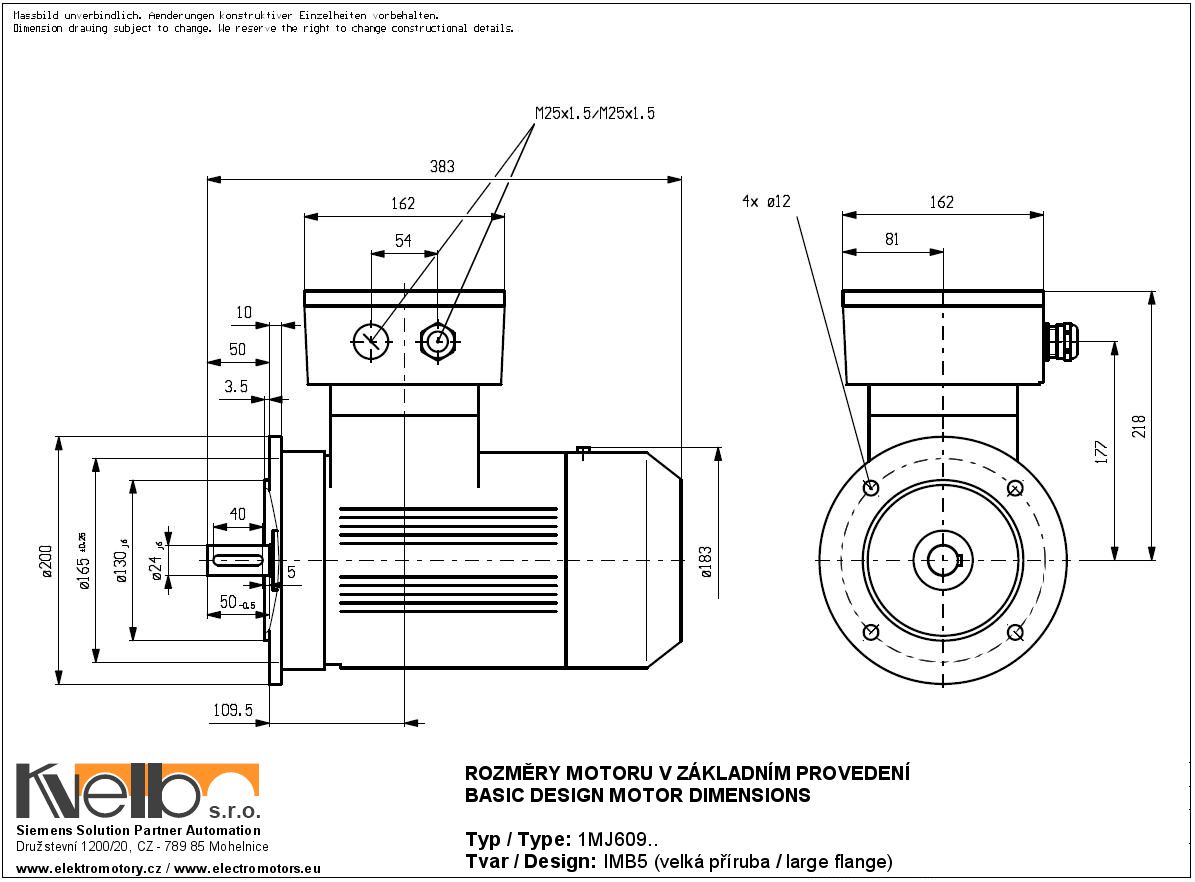

Rozměry 1MJ609 IMB5 (přírubový s velkou přírubou)

Popis

Třífázový asynchronní elektromotor s kotvou nakrátko v nevýbušném provedení EEx de IIC T4, v konfiguraci K53 v provedení EEx d IIC T4. Určeno pro práci v prostředí s nebezpečím výbuchu hořlavých par a plynů dle EN50014 a EN50018, kategorie 2G, Zóna 1. Teplotní třída T1 až T4.

Elektromotory řady 1MJ6 a 1MJ7 je možno provozovat ve spojení s frekvenčním měničem. povinnou výbavou je v takovém případě instalovaná teplotní ochrana elektromotoru A15 - 4xPTC termistor nebo A16 - 8xPTC termistor (4x pro signalizaci a 4x pro vypínání).

Pro nevýbušné motory je k dispozici pouze omezené množství konfigurací.

Produkt nemá přiřazeno žádné příslušenství

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

	1 - 400/230V Y/D 50Hz, 460VY 60Hz (základní napětí do 3kW)
	3 - 500VY 50Hz
	6 - 400/690V D/Y 50Hz, 460VD 60Hz - (základní napětí nad 3kW)
	9 - jiné napětí - zvolte v konfiguraci níže

	0 - IMB3 - patkový tvar
	1 - IMB5 - přírubový tvar s velkou přírubou
	2 - IMB14 - přírubový tvar s malou přírubou
	4 - IMV1 - přírubový tvar (velká příruba) se stříškou, vertikální poloha
	6 - IMB35 - patko-přírubový tvar s velkou přírubou
	7 - IMB34 - patko-přírubový tvar s malou přírubou
	9 - jiný tvar - zvolte v konfiguraci níže

	- standardní napětí (dle volby varianty)
	L1C - 3AC 50Hz 415VY
	L1D - 3AC 50Hz 415VD
	L1R - 3AC 50Hz 220VD/380VY
	L1R - 3AC 50Hz 380VD/660VY
	L2A - 3AC 60Hz 220VD/380VY (50Hz výkon)
	L2B - 3AC 60Hz 220VD/380VY (60Hz výkon)
	L2C - 3AC 60Hz 380VD/660VY (50Hz výkon)
	L2D - 3AC 60Hz 380VD/660VY (60Hz výkon)
	L2L - 3AC 60Hz 575VY (60Hz výkon)
	L2M - 3AC 60Hz 575VD (60Hz výkon)
	L2Q - 3AC 60Hz 440VY (50Hz výkon)
	L2R - 3AC 60Hz 440VD (50Hz výkon)
	L2S - 3AC 60Hz 460VY (50Hz výkon)
	L2T - 3AC 60Hz 460VD (50Hz výkon)
	L2U - 3AC 60Hz 575VY (50Hz výkon)
	L2V - 3AC 60Hz 575VD (50Hz výkon)
	L2W - 3AC 60Hz 440VY (60Hz výkon)
	L2X - 3AC 60Hz 440VD (60Hz výkon)
