Frekvenční měnič
6SL3224-0BE17-5

Výrobce: SIEMENS

Sinamics G120 - výkový modul PM240
6SL3224-0BE17-5
Výkonová jednotka PM240 pro měniče Sinamics G120.

Výkonové jednotky PM240 (0,37 kW až 250 kW) mají integrovaný brzdný chopper (u konstrukční velikosti FSGX externí) a jsou koncipovány pro pohony bez rekuperace energie do sítě. Pokud vzniká generátorická energie (typicky...

Více informací

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.
Vlastnosti výrobku
výkon (LO) (kW (LO)) 0,75
vstupní napětí (V) 3AC 380-480
max. výstupní napětí (V) 3AC 380-480
jmenovitý vstupní proud (A) 2,3 / 2,6
jmenovitý výstupní proud (A) 2,2
krytí IP20
výstupní kmitočet MI (Hz) 0 - 650
Velikost A
rekuperace energie ANO
spínací tranzistor brzdy ANO
hmotnost (kg) 1,10

Porovnat výrobek


Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Varianty produktu (výběr povinný):

EMC interní odrušovací filtr

Dokumentace

Dokumentace na vyžádání

Rozměry

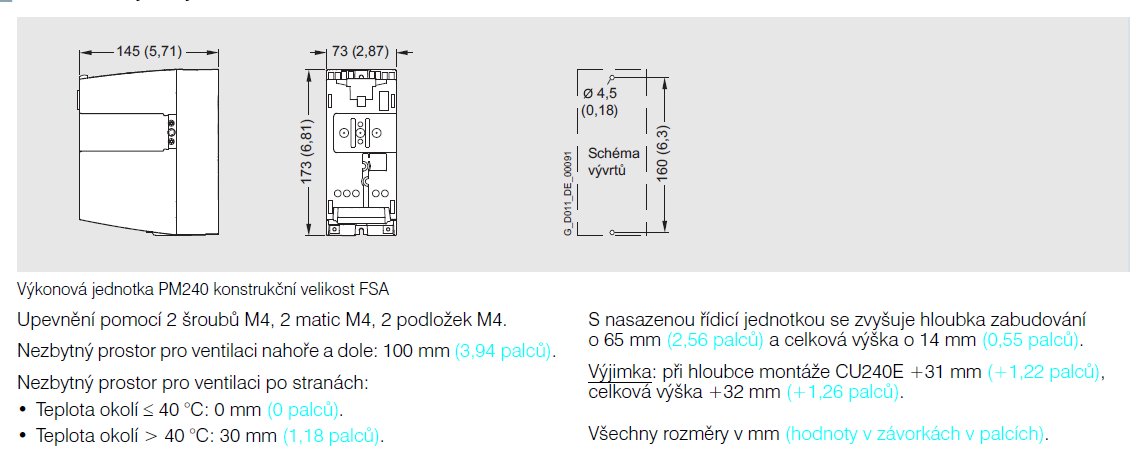

Rozměry PM240 velikost A
Rozměry PM240 velikost A

Popis

Výkonová jednotka PM240 pro měniče Sinamics G120.

Výkonové jednotky PM240 (0,37 kW až 250 kW) mají integrovaný brzdný chopper (u konstrukční velikosti FSGX externí) a jsou koncipovány pro pohony bez rekuperace energie do sítě. Pokud vzniká generátorická energie (typicky při brždění pohonu), mění se přes externě připojované brzdné odpory na teplo.

PM240 umožňuje meziobvodové připojení až 10 výkonových jednotek. Toto se používá při aplikacích jako bezpečné ukončení provozu při výpadku sítě nebo při kinetickém zálohování (udržení napětí meziobvodu generátorickým napájením meziobvodu z kinetické energie zátěže).

Kromě toho je výkonová jednotka PM240 vhodná pro použití v bezpečnostních aplikacích. Ve spojení s řídicí jednotkou fail-safe (odolnou proti chybám) se z pohonu stává Safety Integrated Drive.

Přípustné délky vedení mezi měničem a motorem jsou omezeny. Aby byly přípustné větší délky vedení, je možné připojit výstupní tlumivky.

Pro minimalizaci zpětných účinků na síť jsou k dispozici síťové tlumivky.

Konstrukční velikost FSA výkonové jednotky PM240 je k dispozici výhradně bez integrovaného síťového filtru třídy A. Proto je k dispozici filtr do spodní části pro dosažení třídy A. Pro dosažení třídy B je k dispozici filtr do spodní části třídy B.

Konstrukční velikosti FSB a FSC výkonové jednotky PM240 existují jak s integrovaným síťovým filtrem třídy A, tak bez něj. Pro dosažení třídy B musí být výkonové jednotky PM240 s integrovaným síťovým filtrem třídy A dodatečně vybaveny filtrem třídy B do spodní části.

Výkonové jednotky s integrovaným síťovým filtrem třídy A jsou vhodné pro připojení k TN sítím. Výkonové jednotky bez integrovaného síťového filtru jsou vhodné pro připojení k uzemněným (TN, TT) a neuzemněným (IT) sítím.

Příslušenství

Zatržené příslušenství bude vloženo do košíku s produktem

Akce Název zboží Atributy Cena bez DPH Proklik
6SE6400-2FA00-6AD0 Micromaster 4 EMC filtr třídy A, 3AC 380-480V, 6A, Konstrukční velikost A ; 0,00 Kč Detail - 6SE6400-2FA00-6AD0
6SE6400-2FB00-6AD0 Micromaster 4 EMC filtr třídy B, 3AC 380-480V, 6A, Konstrukční velikost A ; 0,00 Kč Detail - 6SE6400-2FB00-6AD0
6SE6400-3CC00-4AD3 Síťová komutační tlumivka pro Micromaster 4, 200V-480V 3AC 3,5A velikost A - 0,75 a 1,1 kW ; 0,00 Kč Detail - 6SE6400-3CC00-4AD3
6SE6400-3TC00-4AD2 Motorová tlumivka pro Micromaster 4, 380-480V 3AC 4A velikost A - 2,0MH 400V: délka kabelu do 150m, 440V:délka kabelu 100m 4, 230V 3AC 4A velikost A - 1,7MH 230V: délka kabelu do 200m ; 0,00 Kč Detail - 6SE6400-3TC00-4AD2
6SE6400-4BD11-0AA0 Brzdný odpor pro Micromaster 4, 380- 480V 390R 2000W PK 100 W rozměry 230x72x43,5 mm vxšxhl. IP20 ; 0,00 Kč Detail - 6SE6400-4BD11-0AA0
6SL3262-1AA0-0BA0 Sada pro připojení stínění.Pro výkonové jednotky PM240/PM250. Konstrukční velikost FSA ; 0,00 Kč Detail - 6SL3262-1AA0-0BA0
6SL3262-1BA00-0BA0 Adaptér pro montáž na montážní lištu DIN. Pro výkonové jednotky konstrukční velikosti FSA. ; 836,75 Kč Detail - 6SL3262-1BA00-0BA0
